CFC 201.1 : TERRASSEMENTS

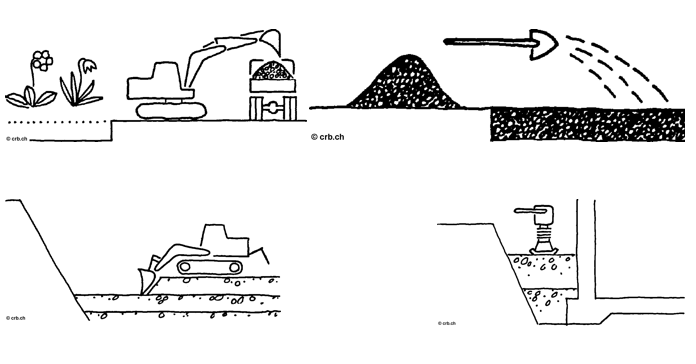

Les travaux d’excavation : sont les travaux liés à des mouvements de terre, à savoir en enlever ou en remettre.

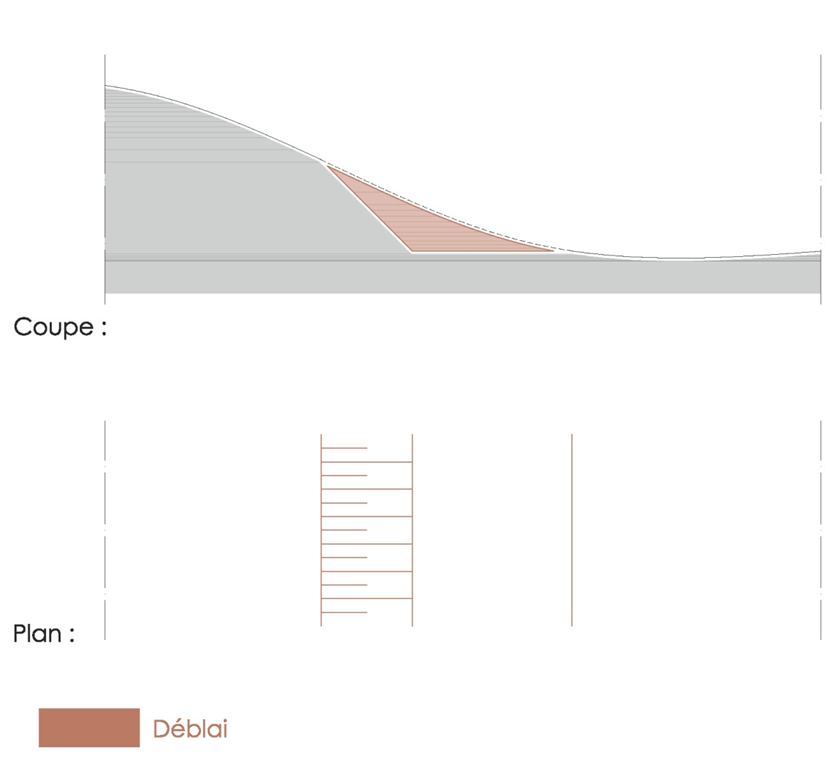

Le Déblai : Représentation graphique :

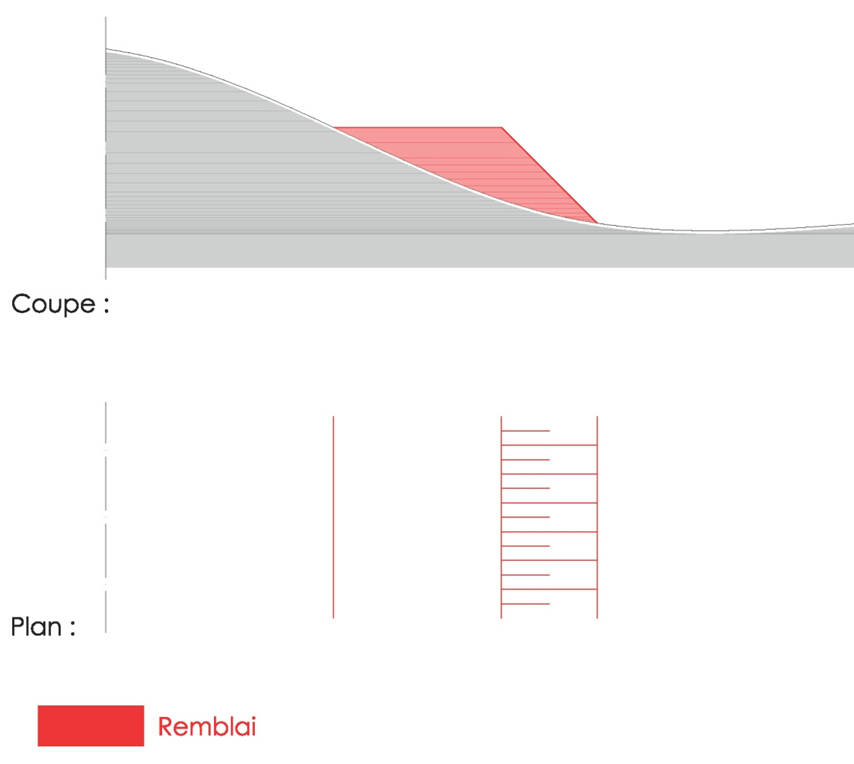

Le Remblai : Représentation graphique :
Le sol constitue l’espace vital et la base de la vie, hors de l’eau, toute vie dépend du sol.
Il apporte aux plantes les nutriments et l’eau dont elles ont besoin, et une grande partie de notre alimentation pousse sur ou dans le sol.

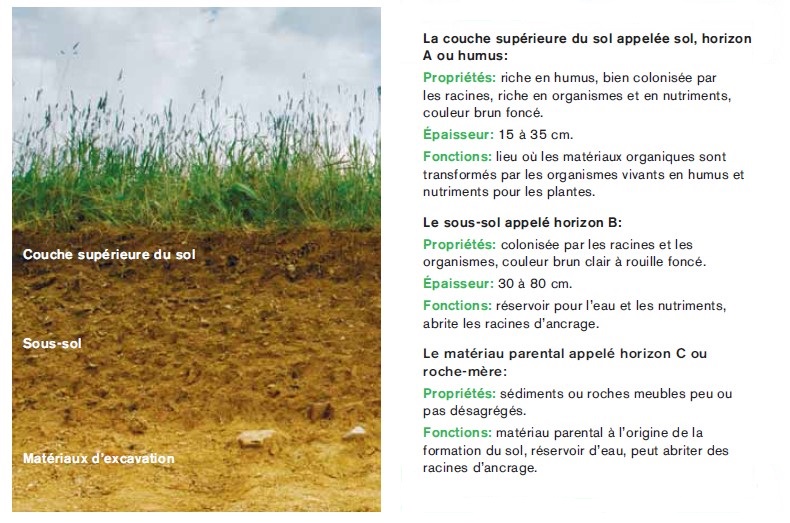

Sa couche supérieure, l’humus, terre végétale, ou encore terre arable, abrite d’innombrables êtres vivants.
Une planification bien coordonnée permet de mettre en œuvre simplement les mesures nécessaires pour protéger le sol / les sols.

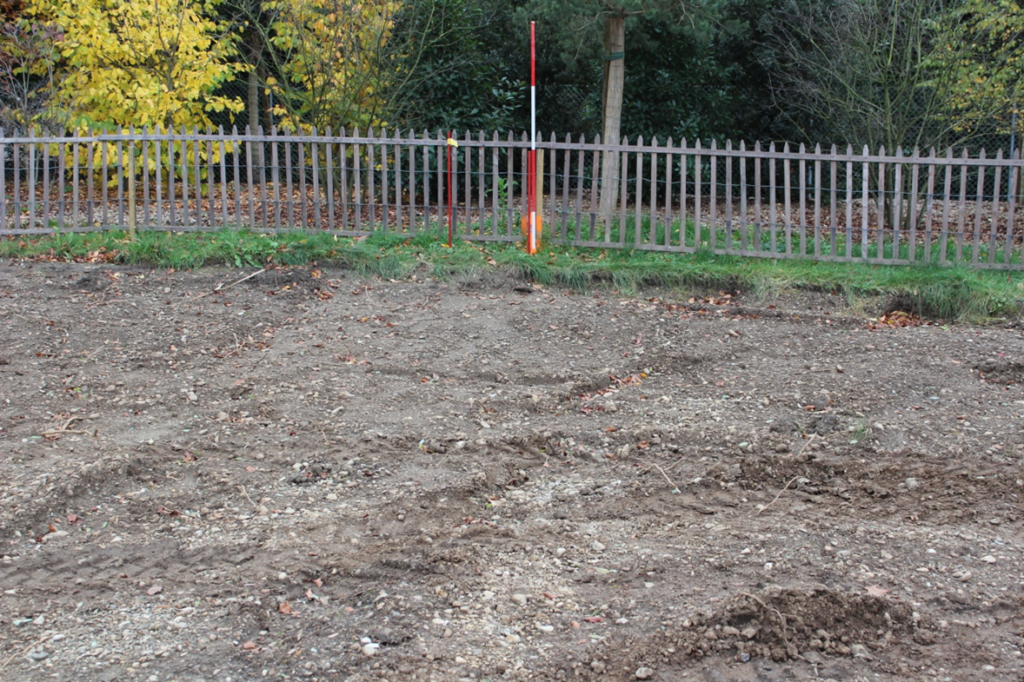

La première couche de terre, la terre végétale, ou humus, doit être protégée et mise de coté, si possible, dès le début du chantier.
Cette action se nomme le décapage, l’épaisseur de la terre végétale admise est de 20 à 30 cm.

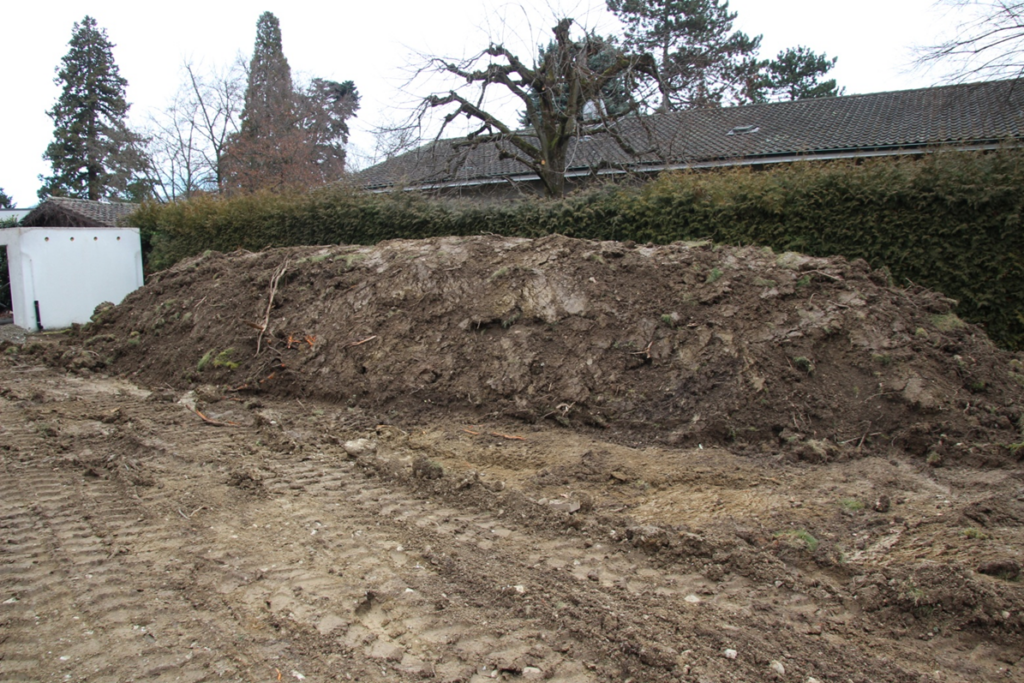

Son stockage en vue de sa réutilisation doit être soigné, dans une zone du chantier qui évite les souillures.
Selon les normes S.I.A : la hauteur de stockage ne doit pas excéder 1.5 m.

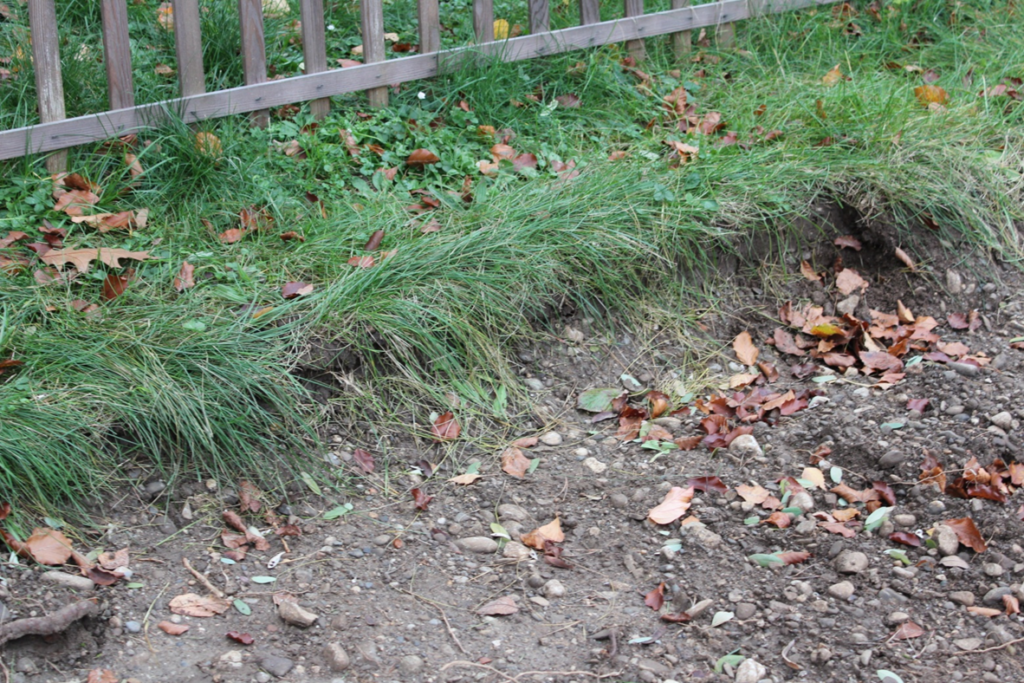

Il est nécessaire de l’engazonner , cette mesure reste théorique

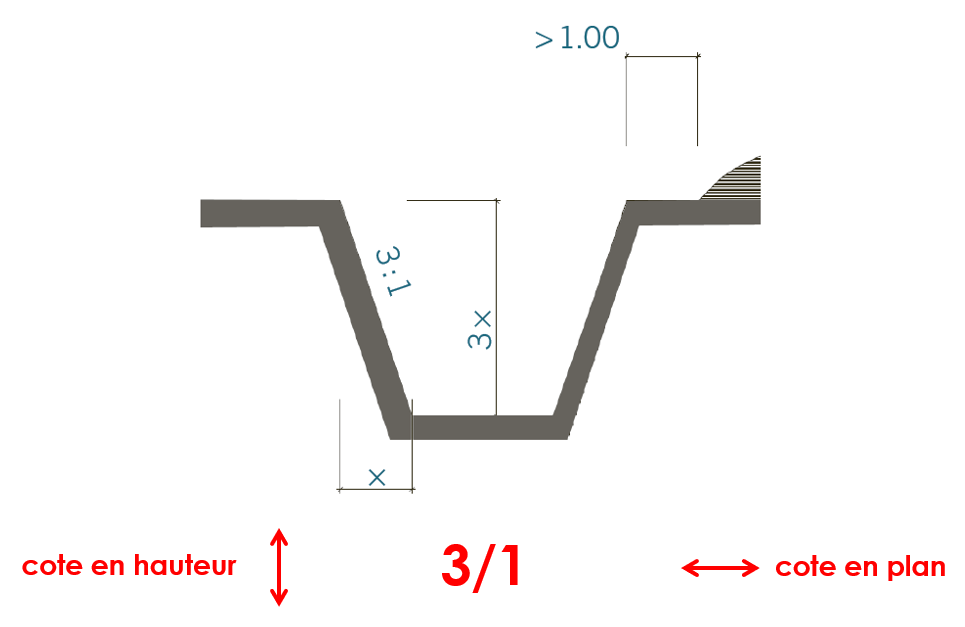

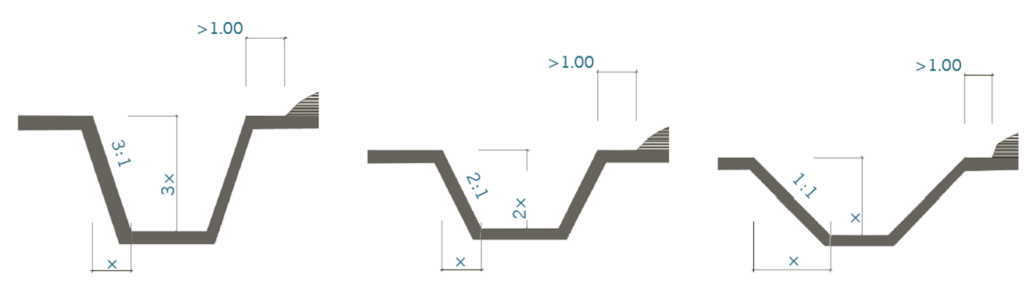

Le type de terrain définira l’inclinaison maximum des talus lors de l’exécution des fouilles :
Les pentes s’expriment de manière proportionnelle :
3/1, 2/1, 1/1, 3/2, etc.
Exemples de calcul :
Si la profondeur à atteindre est de 250 cm et que la pente est de 3/1 :
250 cm / 3 = 83,3 cm
83,3 cm x 1 = 83,3 cm en plan
Si la profondeur à atteindre est de 250 cm et que la pente est de 3/2 :
250 cm / 3 = 83,3 cm
83,3 cm x 2 = 166,6 cm en plan
En fonction du type de travaux à entreprendre, il existe différents types de fouilles :
Elles sont les suivantes:
– Fouille en pleine masse
– Fouille en rigole ou fouille en fendu
– Fouille en puits
– Fouille en tranchée
– Fouille en banquettes
– Fouille en galerie
FOUILLE EN PLEINE MASSE

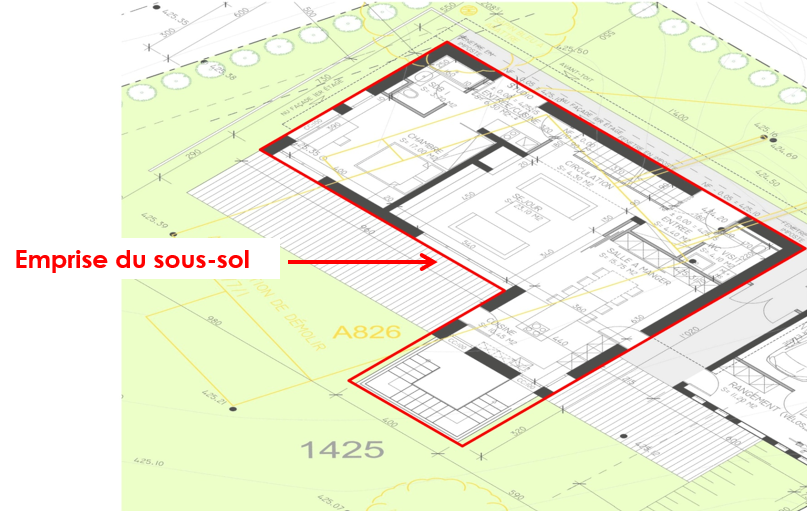

Fouille nécessaire à la création d’un ou plusieurs sous-sols, si le bâtiment est excavé :
Création du plan d’une fouille en pleine masse :

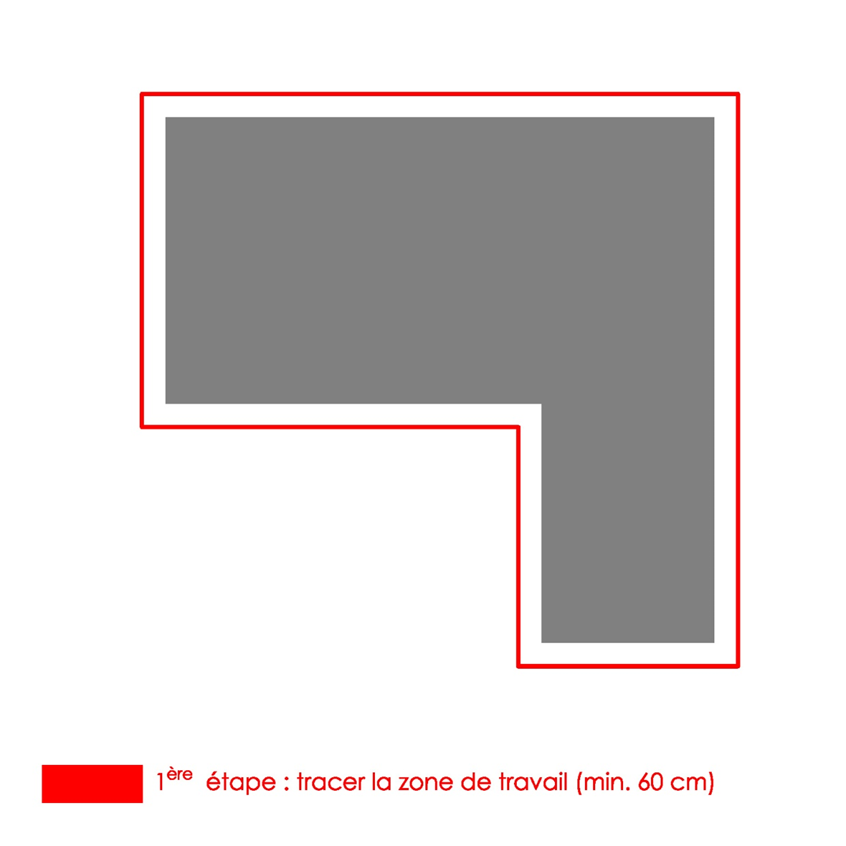

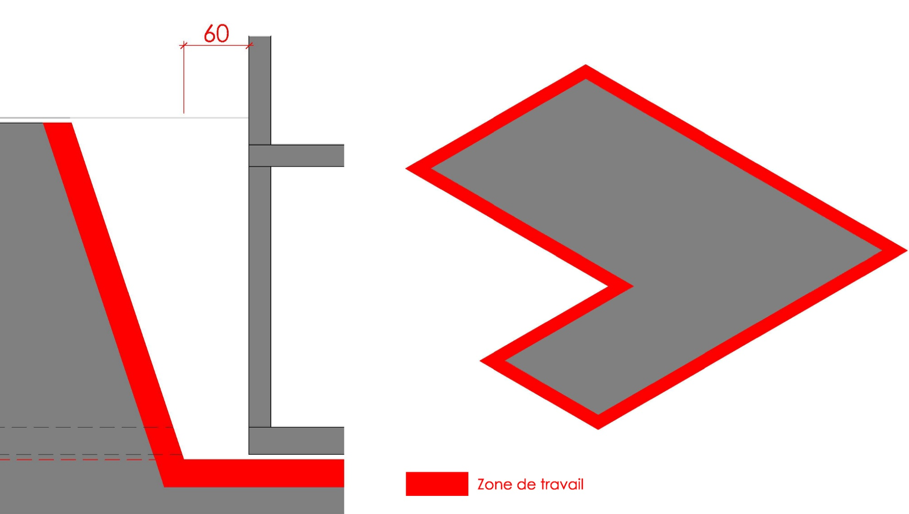

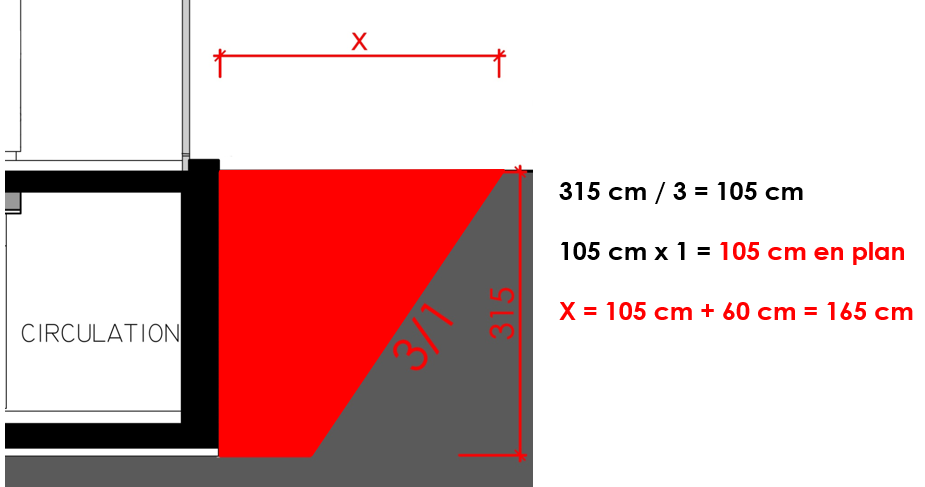

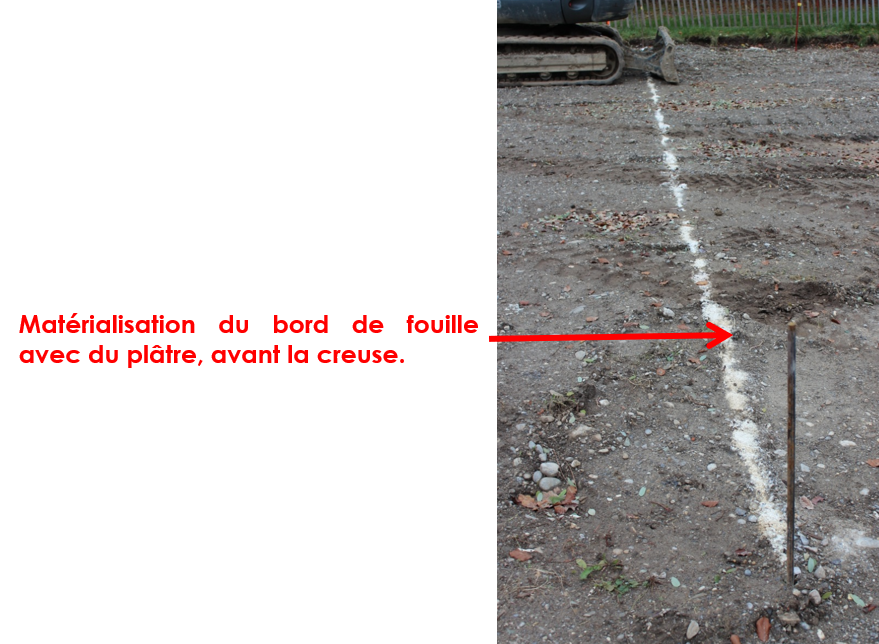

Une zone de travail, aussi appelée para-fouille, de 60 cm, au minimum, doit être prévue sur le pourtour du futur bâtiment afin de permettre le travail des ouvriers :
L’emprise des talus devra être calculée en fonction du niveau du fond de la fouille en pleine masse :

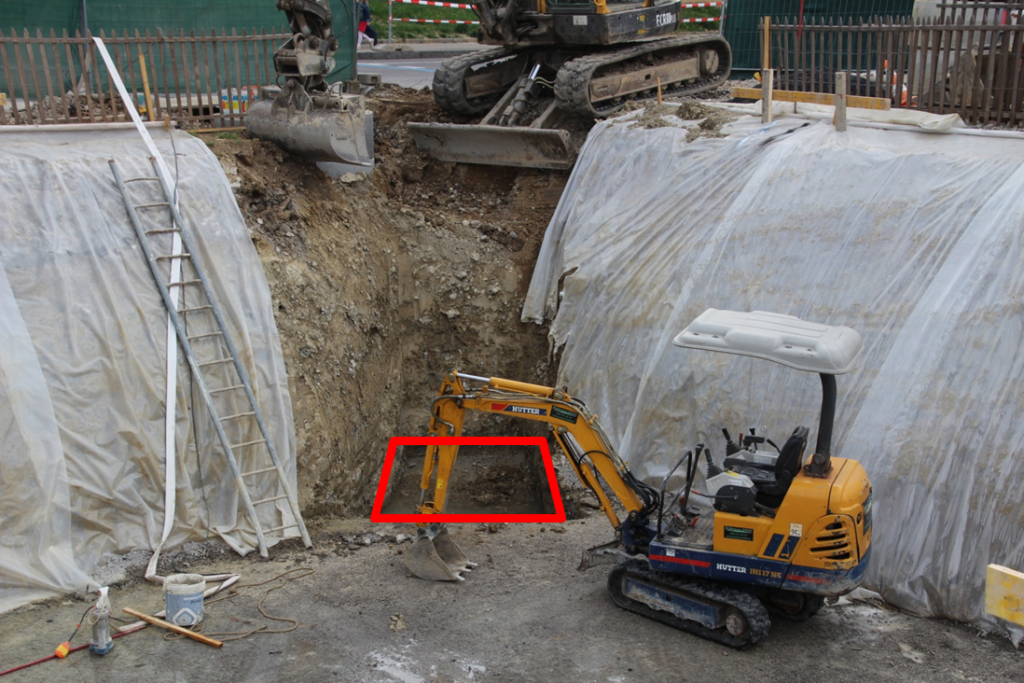

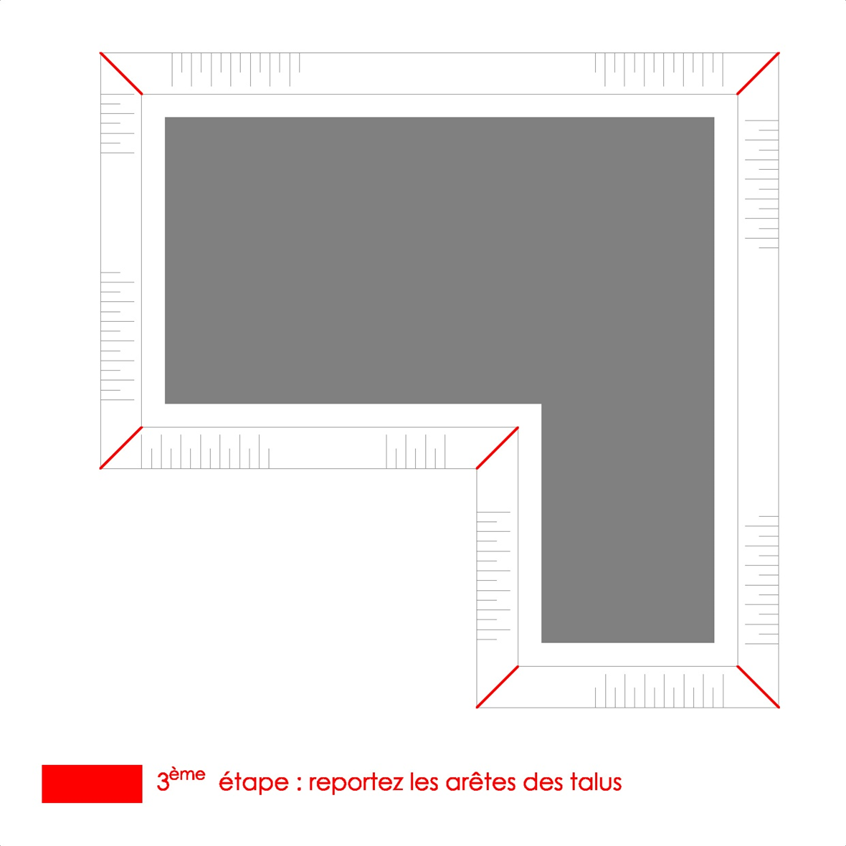

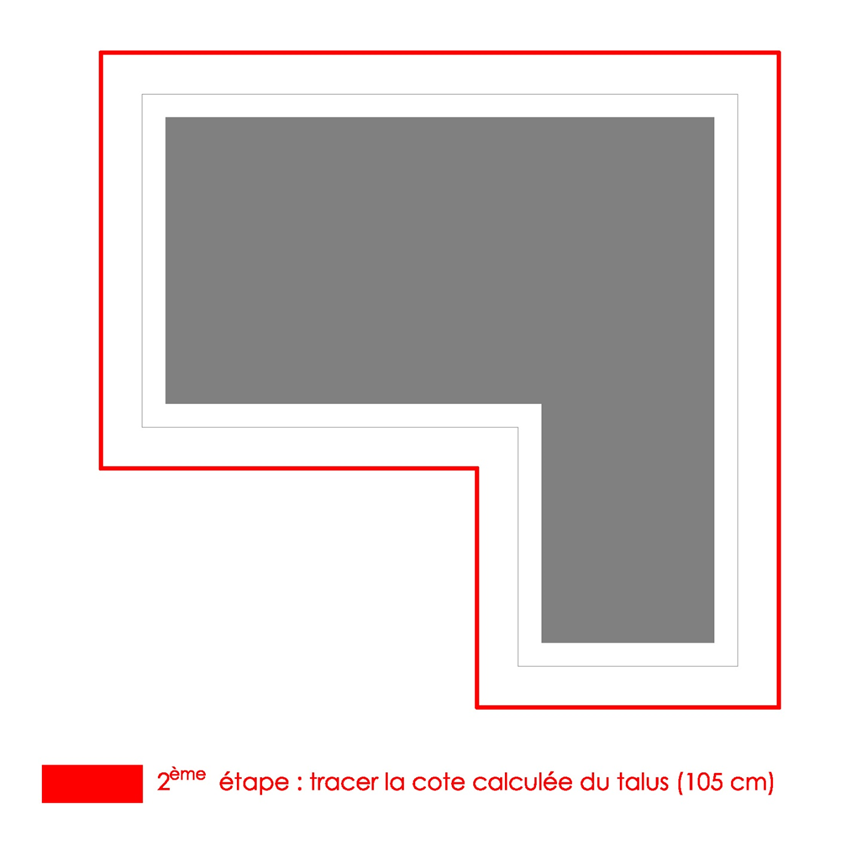

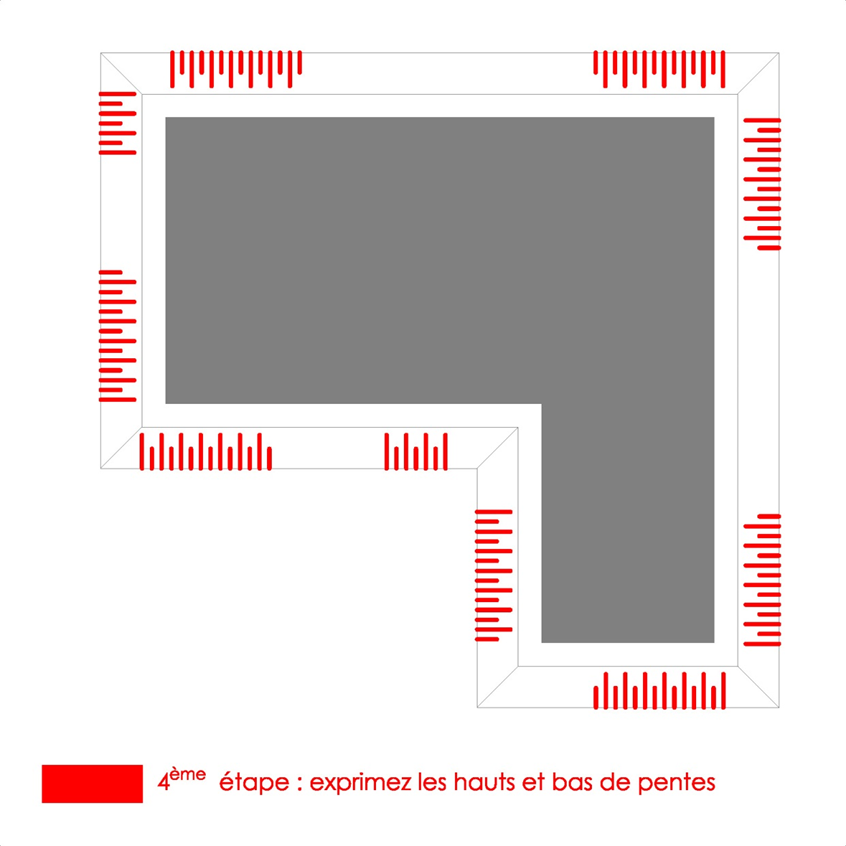

Elaboration du plan de terrassement d’une fouille en pleine-masse :
Elaboration du plan de terrassement d’une fouille en pleine-masse :
Elaboration du plan de terrassement d’une fouille en pleine-masse :
Elaboration du plan de terrassement d’une fouille en pleine-masse :

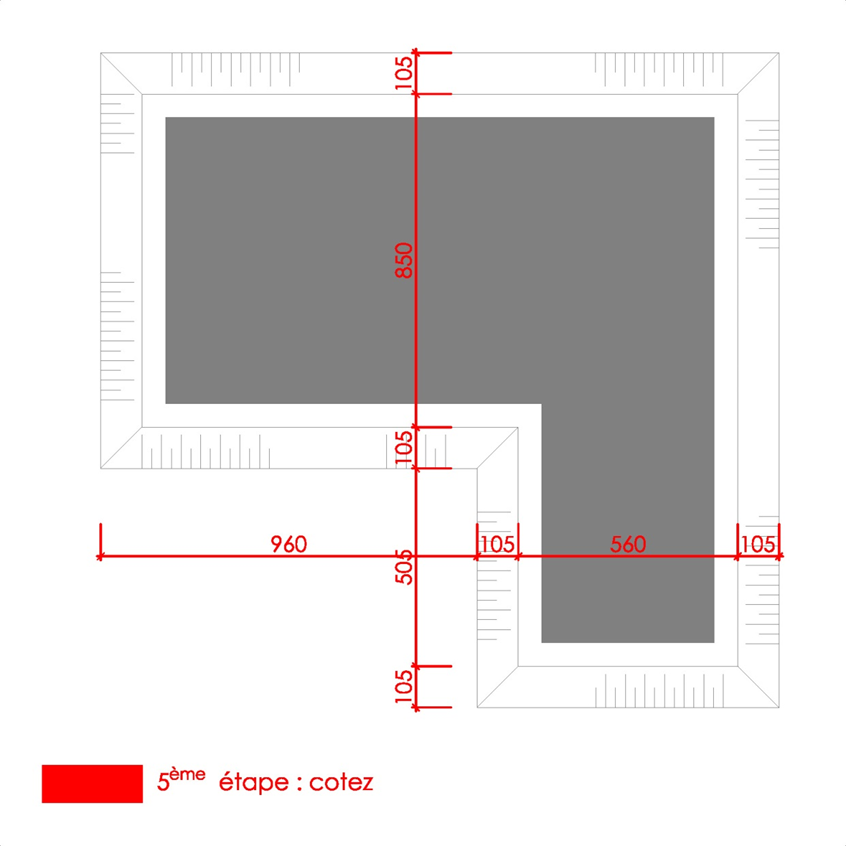

Elaboration du plan de terrassement d’une fouille en pleine-masse :

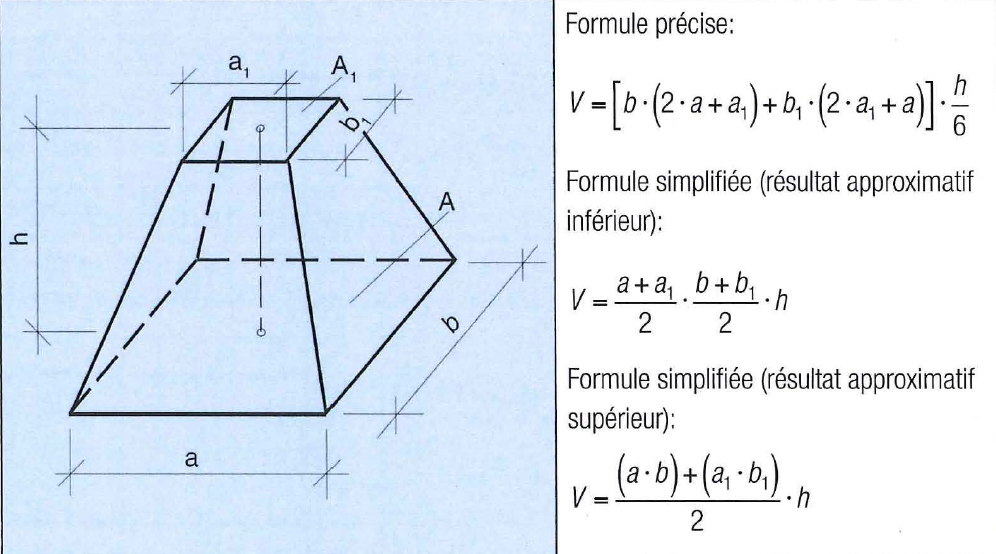

Pour calculer le VOLUME de la fouille en pleine-masse :
Pour évacuer les eaux de pluie un « trou » est creusé dans le fond de la fouille en pleine-masse, ce dernier se nomme le puisard, il sera équipé d’une pompe pour évacuer l’eau.
Fouille en rigole ou fouille en fendu :
Fouille plus large que profonde, destinée à la création de semelles de fondation.
Elle est également destinée à la création du réseau de canalisations, dans le fond de la fouille en pleine masse.
Fouille en puits :

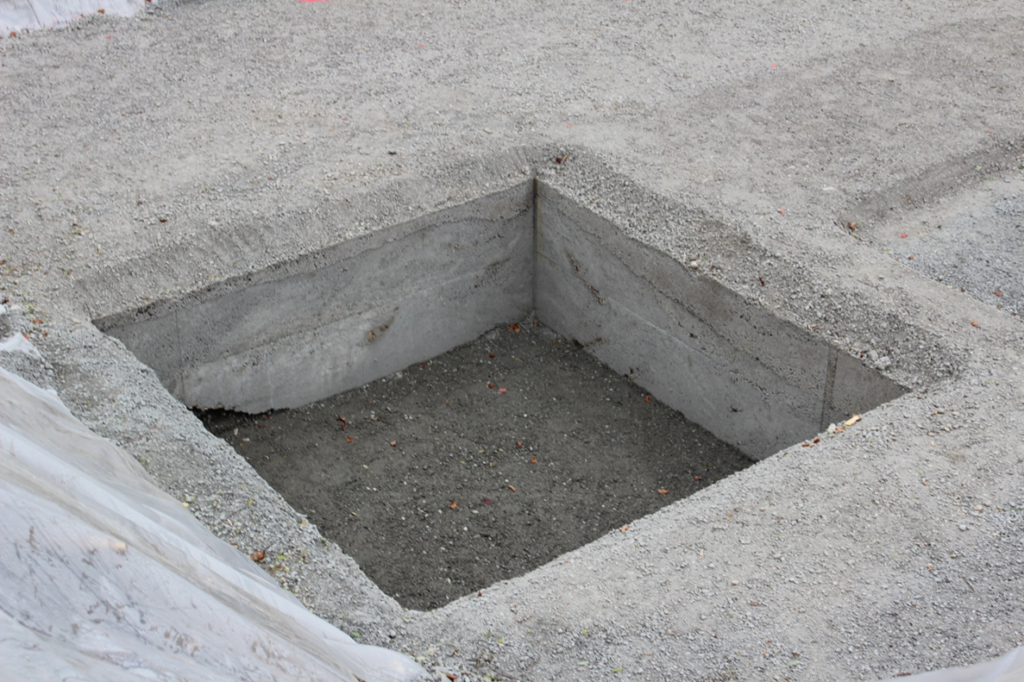

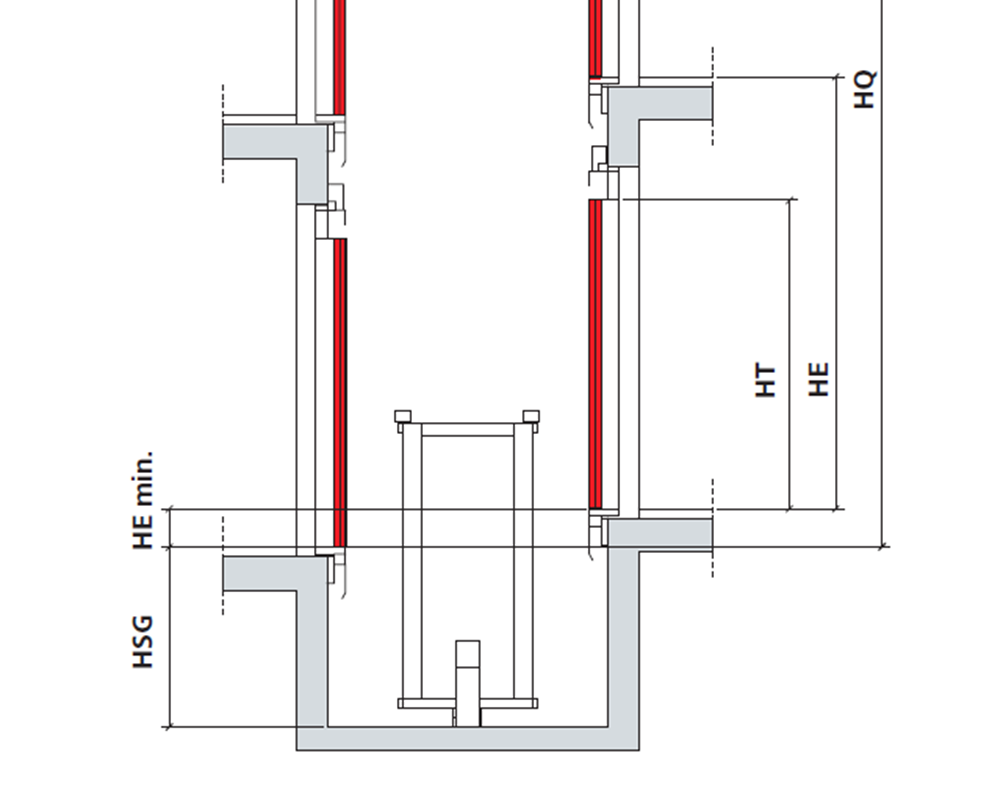

Par exemple pour la fosse d’ascenseur :
Fouille en tranchée :

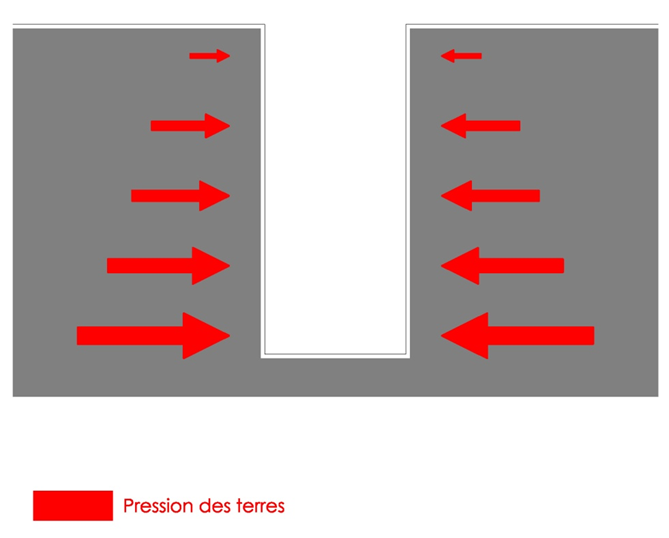

Plus profondes que larges, ces fouilles sont soumises à la pression latérale du terrain.
La pression latérale dépend de la nature du terrain.
Plus un sol est compact moins elle sera importante, plus il sera instable plus elle va augmenter.
Elle augmente aussi en fonction de la profondeur de la fouille, la poussée étant de plus en plus importante.
Plus profonde que large, située à l’extérieur de la fouille en pleine masse, nécessaire aux raccordements et/ou à la création de canalisations sous une route :

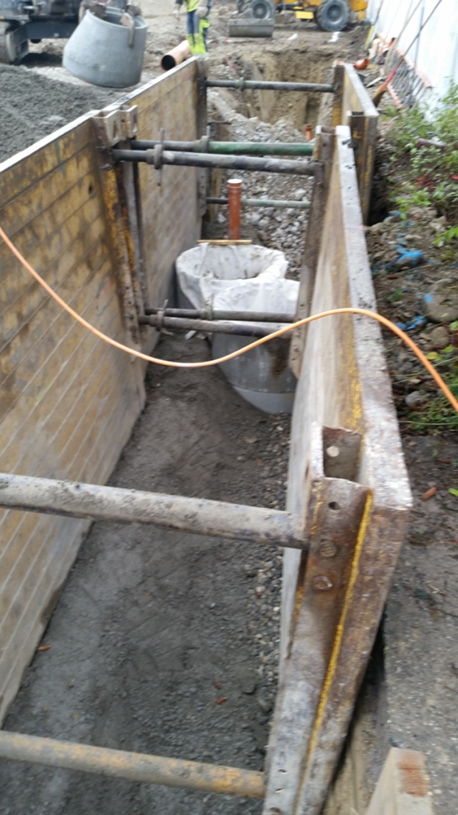

Blindage type : Krings

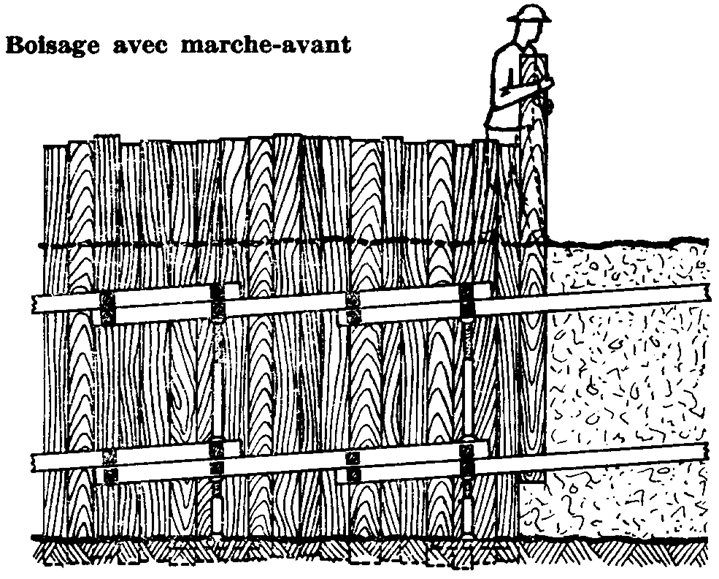

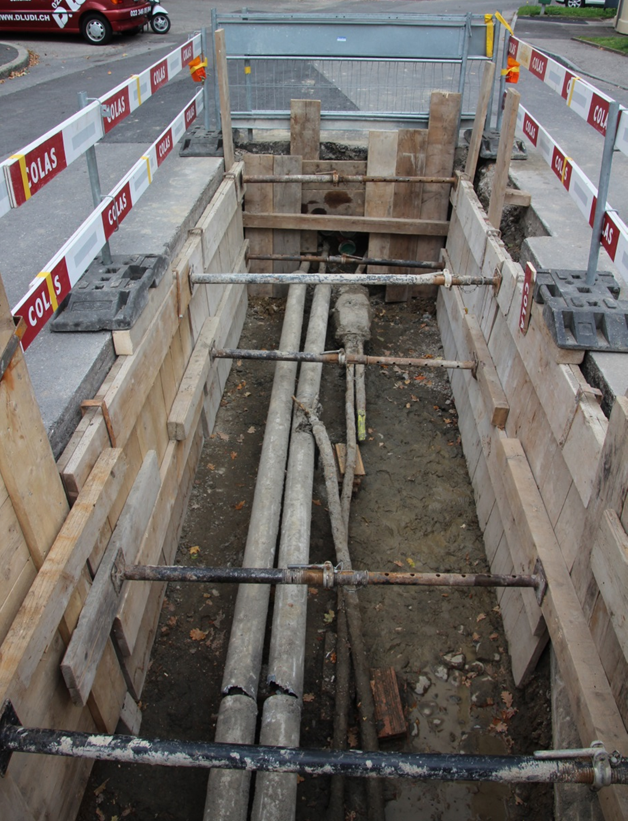

Boisage :

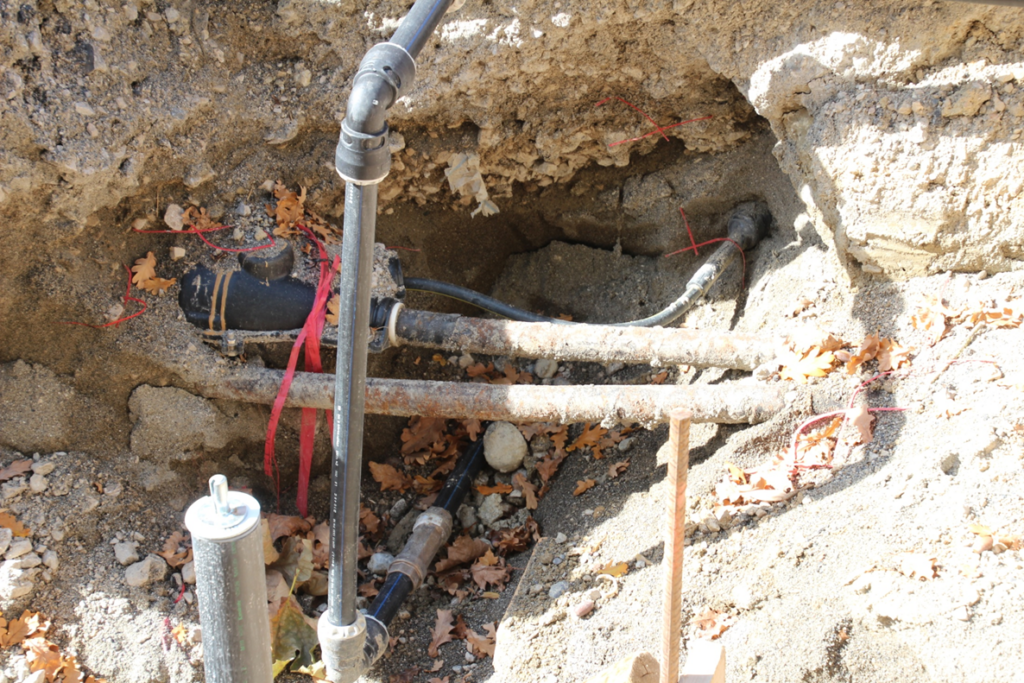

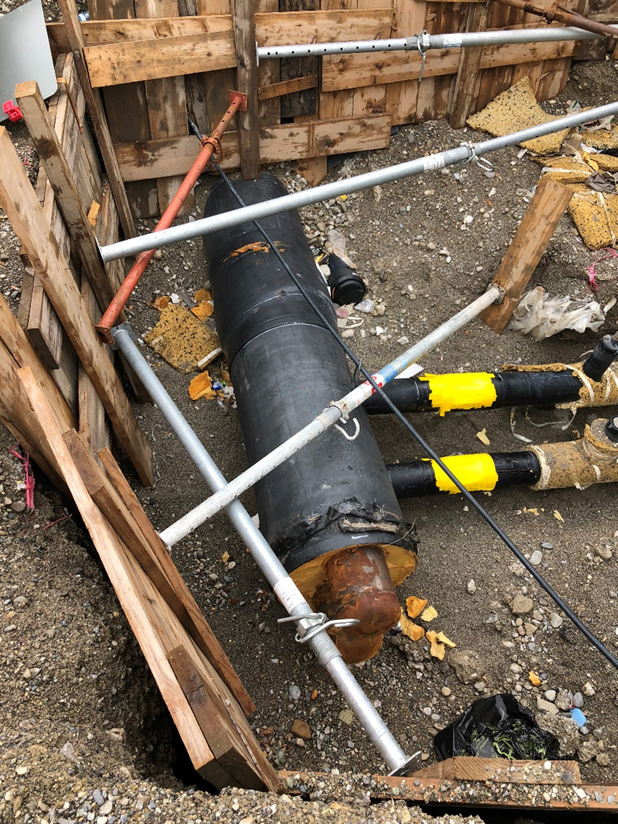

Le choix d’un blindage ou d’un boisage est lié à l’encombrement et/ou à la présence de tuyaux, tubes, etc. existant dans la future fouille.
Dans tous les cas, la loi exige un boisage : dans les fouilles dépassant 1,50 m de profondeur respectivement 1,20 m dans les terrains ébouleux, dès que la pente des talus appelle un boisage obligatoire (…).
Les excavations à boiser doivent avoir une largeur (…) minimum de :
0,65 m jusqu’à 1,50 m de profondeur
0,75 m jusqu’à 2,00 m de profondeur

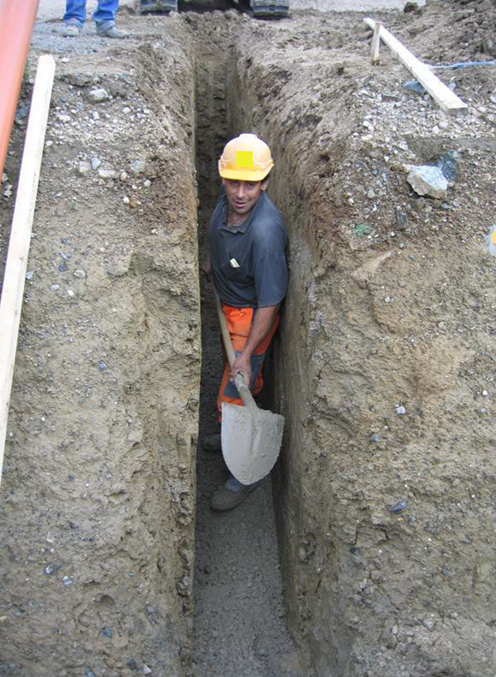

En cas d’accident, et/ou de non respect de ces prescriptions, l’homme au casque jaune ne reviendra probablement pas, Ce comportement n’est pas acceptable, à vous d’y veiller !
Fouille en banquettes :
En palier, destinée à recevoir les différents fluides nécessaires au fonctionnement du bâtiment, ici eau et électricité.
En palier, destinée à recevoir les différents fluides nécessaires au fonctionnement du bâtiment (eau, gaz, etc.).

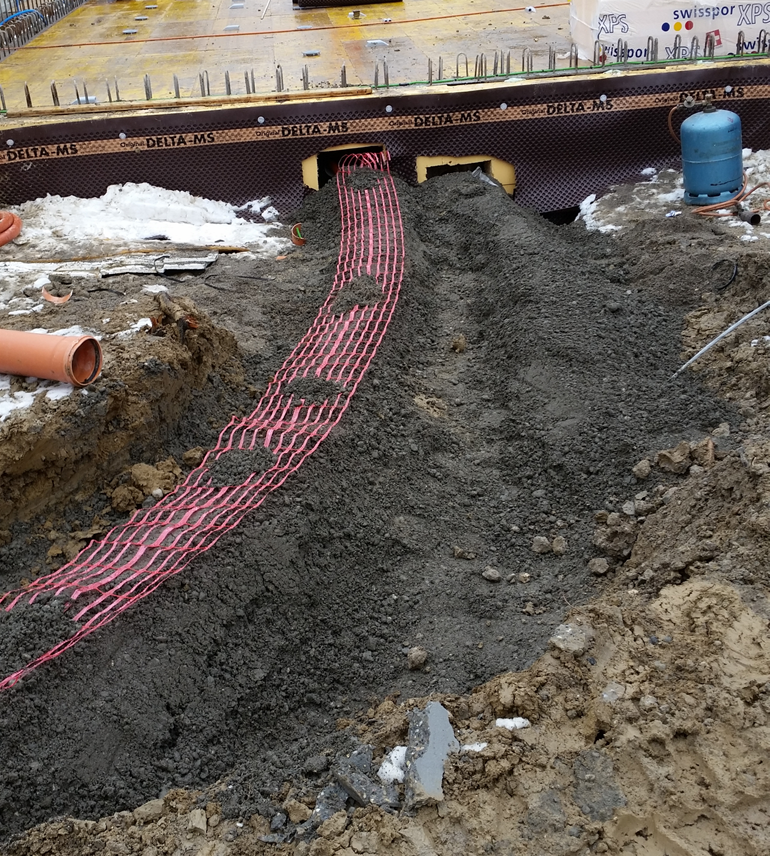

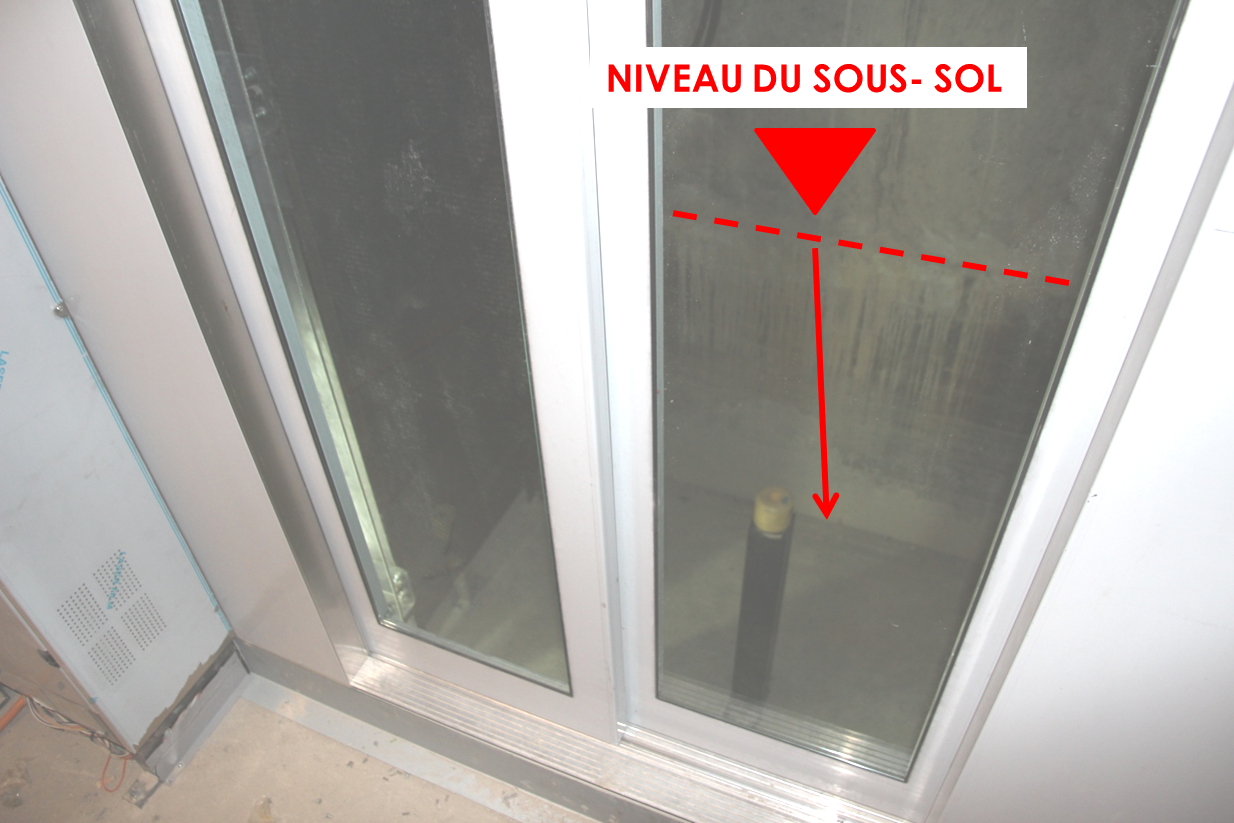

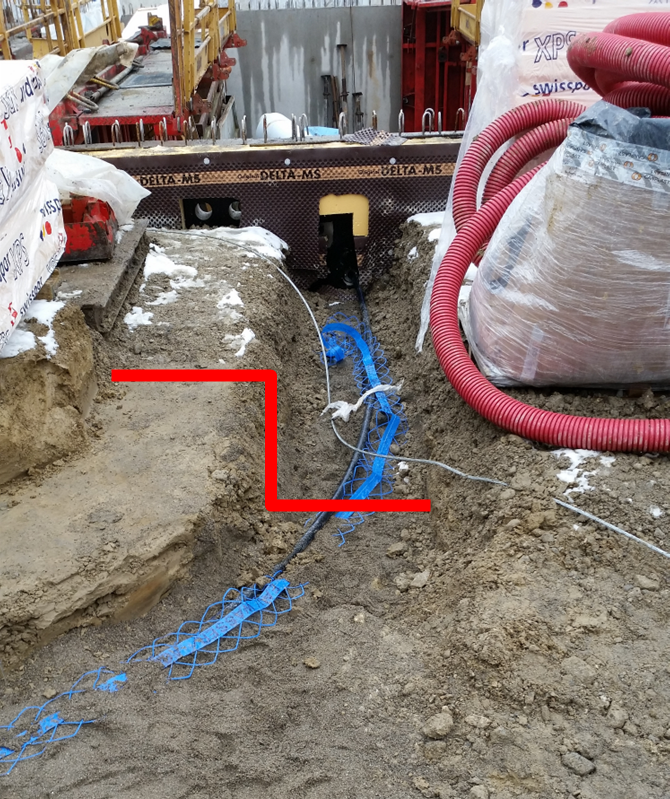

Introduction électrique : minimum – 60 cm du niveau du terrain fini
Fouille en galerie :

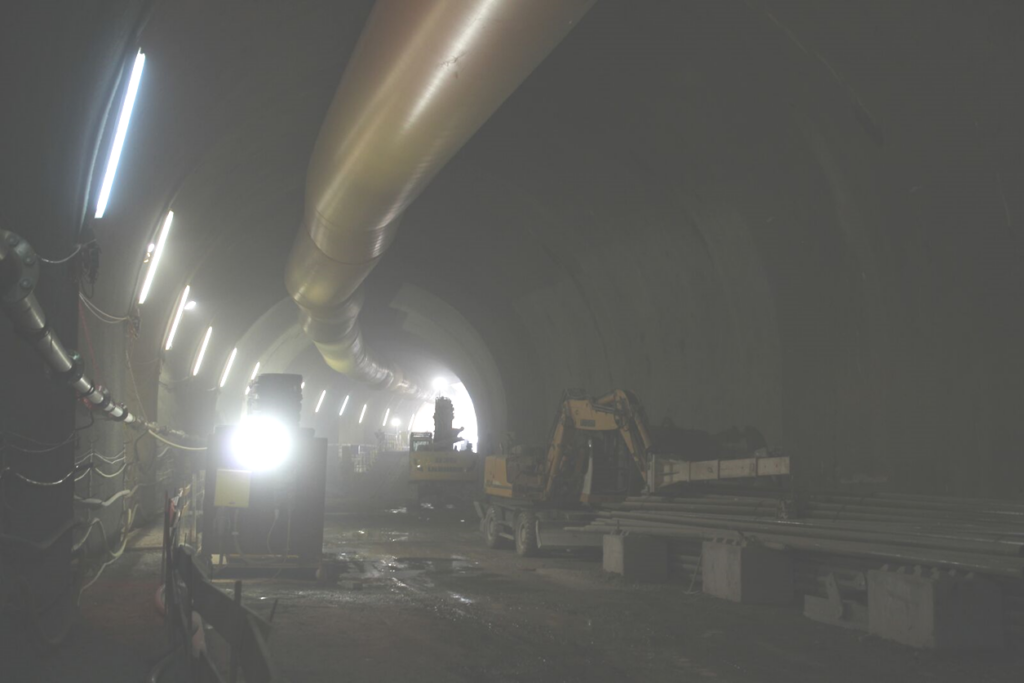

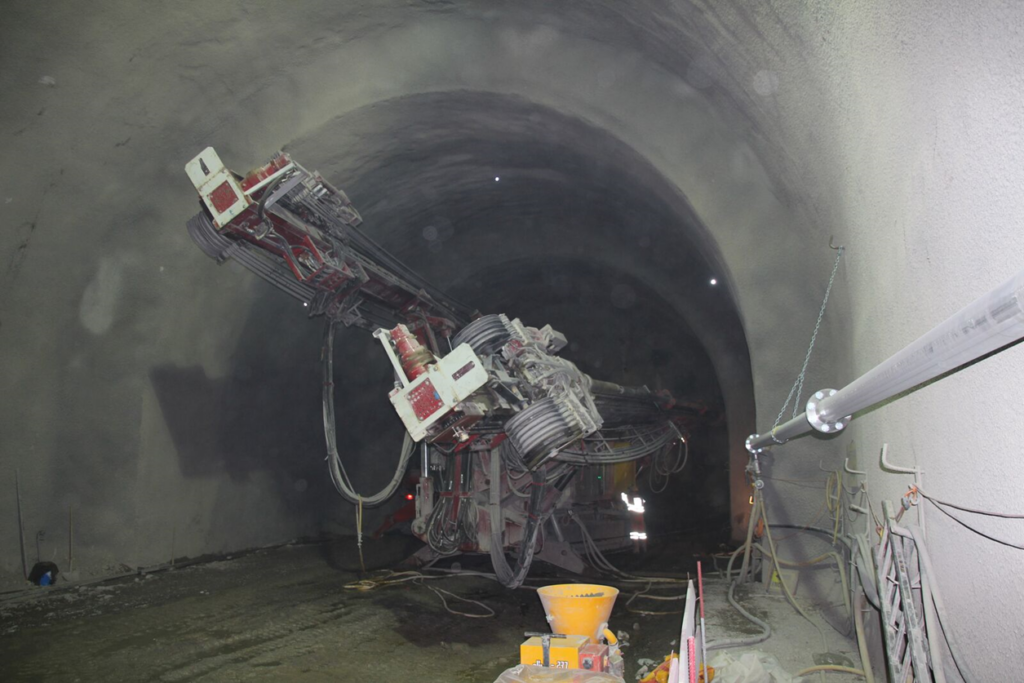

Lors de la création de tunnels.

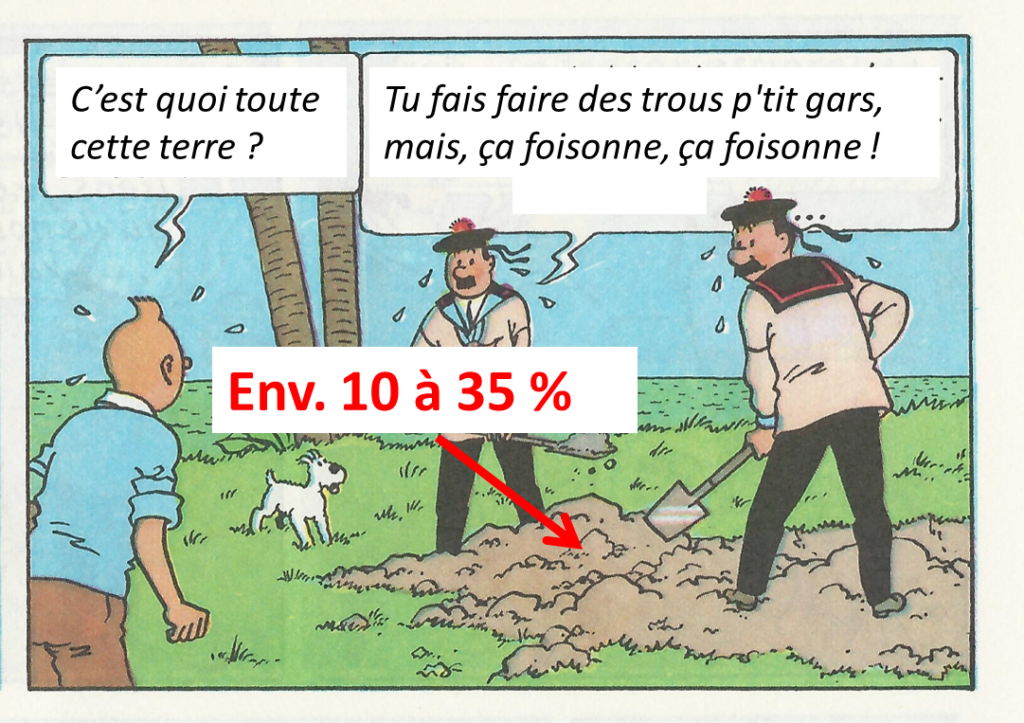

Le foisonnement :
Valeurs admises :
– Sous-sol genevois : Terre végétale : 10 à 20 %
– Sous-sol genevois : Sables, graviers : 10 à 20 %
– Sous-sol genevois : Argiles, marnes : 25 à 40 %
– Sous-sol genevois : Roches tendres : 30 à 40 %
Exemple de calcul :
Si le volume d’une fouille en pleine masse « en place » est de 1000 m3 , dans un terrain composé principalement de roches tendres (foisonnement 35%) :
1000 m3 + 35% de 1000 m3 :
1000 m3 + 350 m3 = 1350 m3
Protection des talus :
Protection des talus :
Les talus des fouilles sont exposés à court ou moyen terme aux intempéries.
Ces intempéries peuvent créer des éboulements voire des effondrements des talus.
Pour les éviter, il est nécessaire de protéger les talus contre ces agressions.
En fonction de la durée d’exposition, des solutions différentes seront mises en œuvre.
Protection de courte durée :

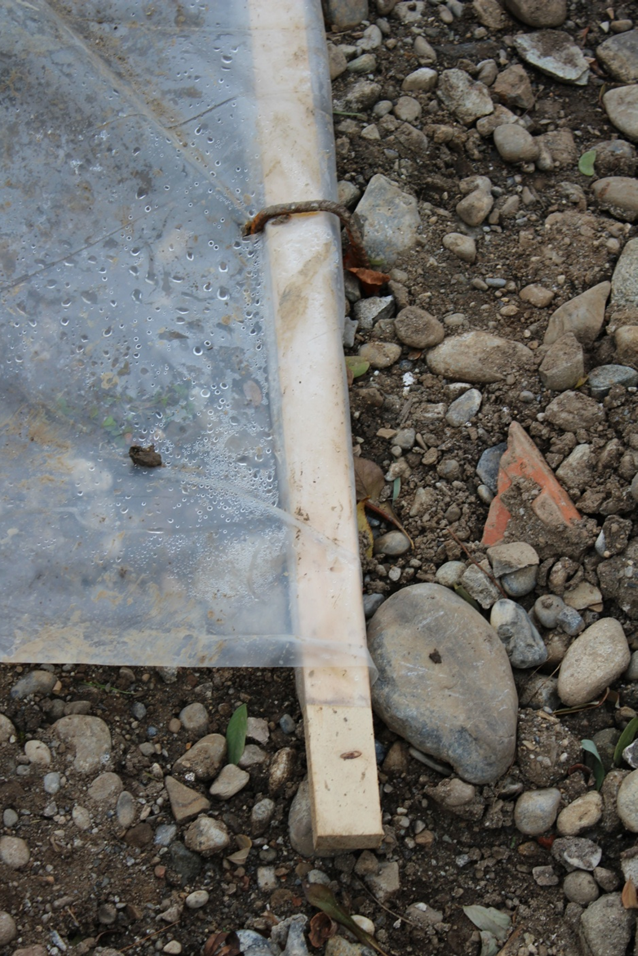

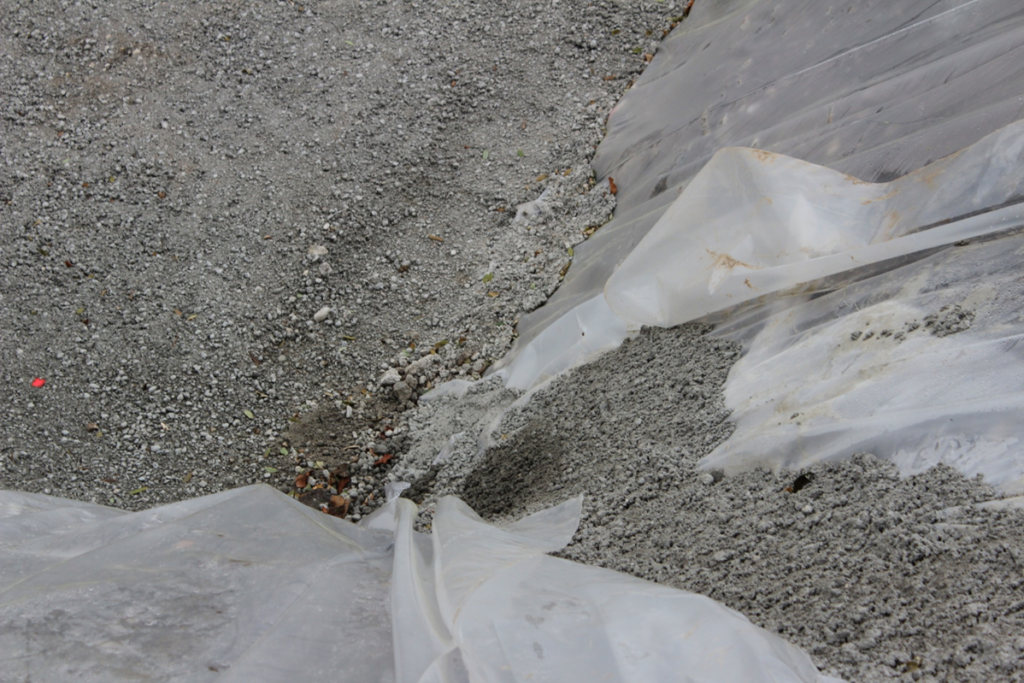

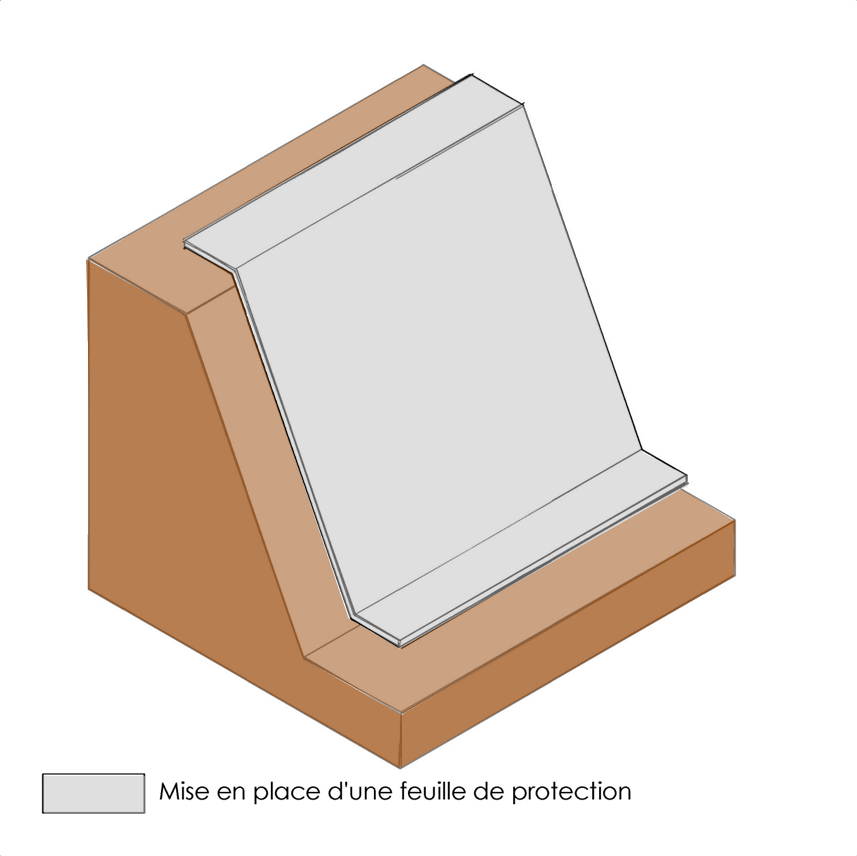

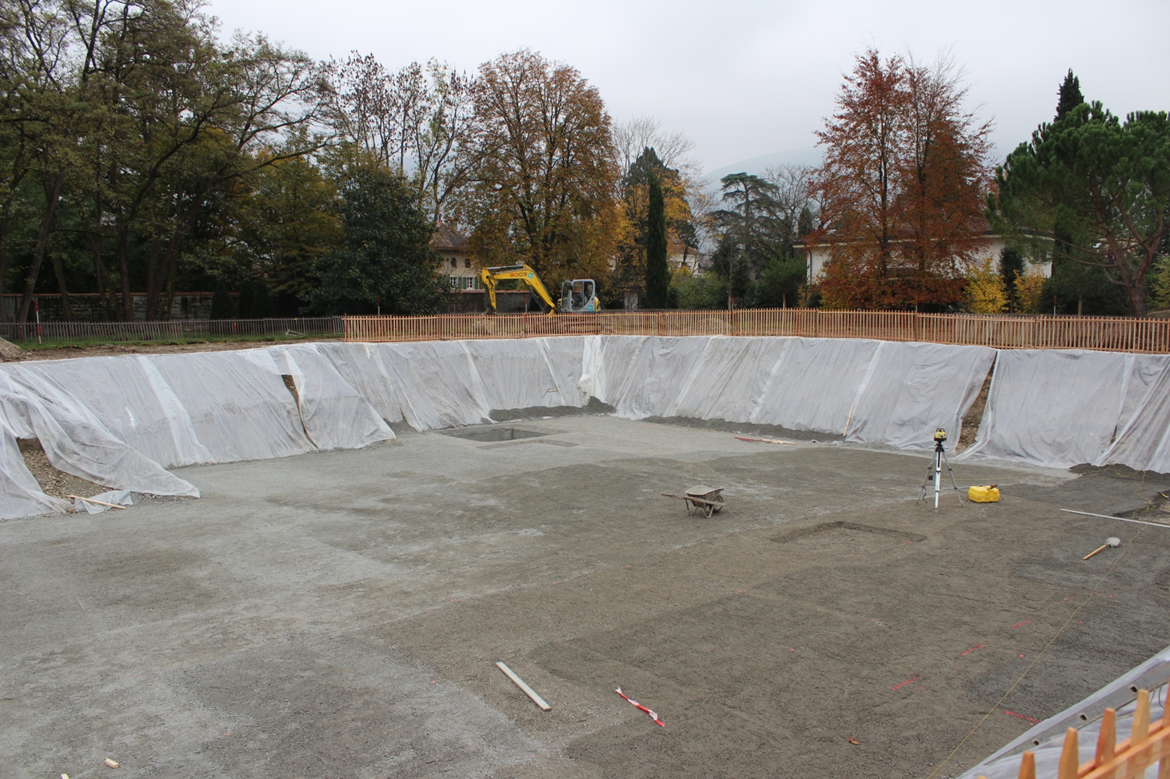

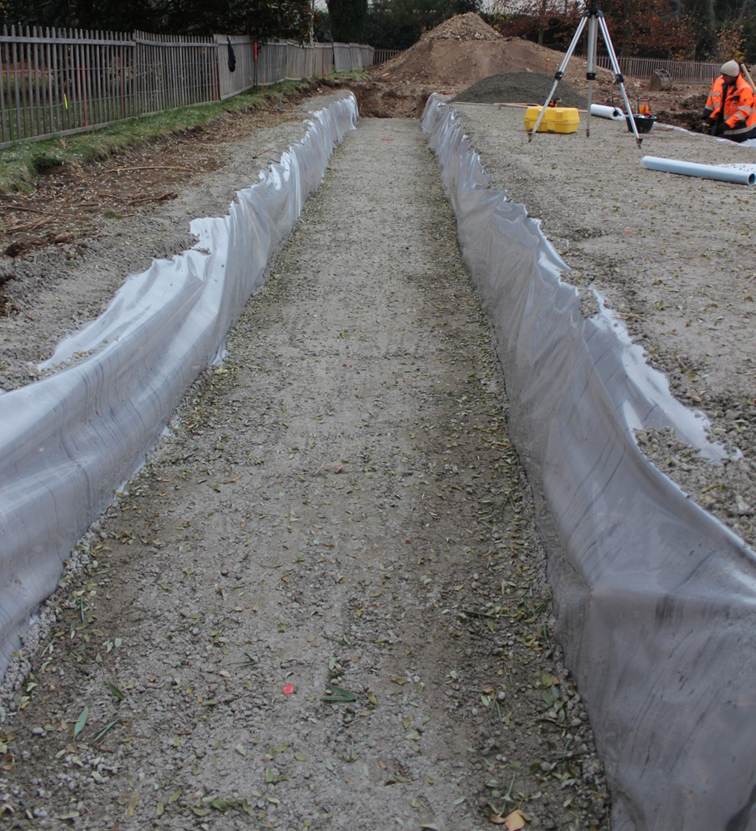

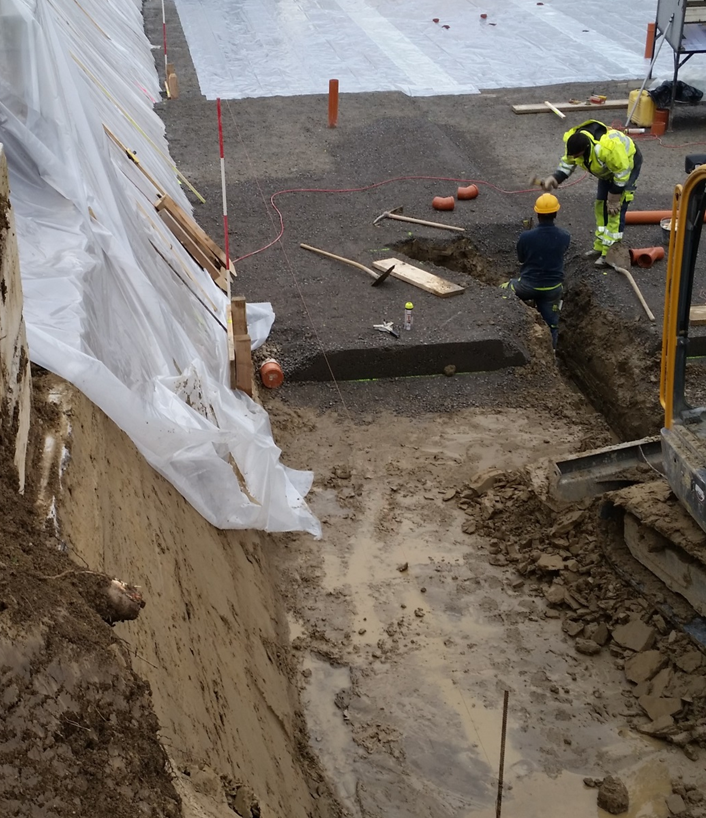

Protection de courte durée : Feuilles PE / Géotextile / Nattes PP

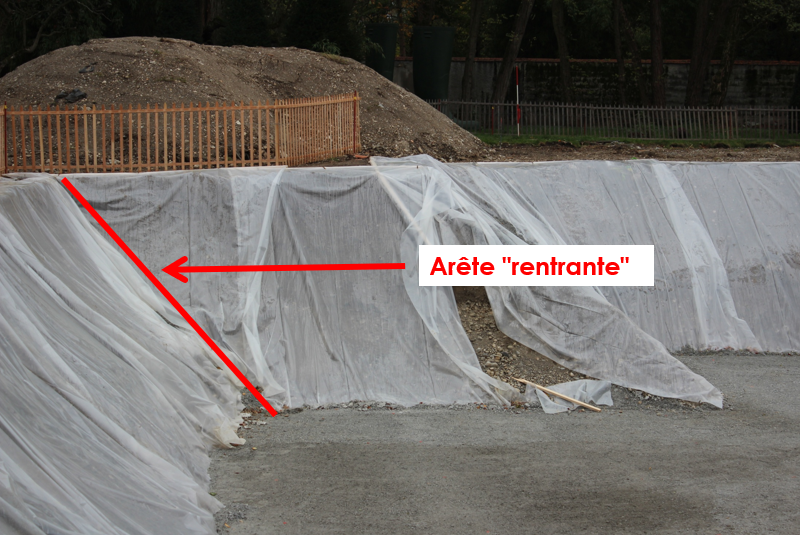

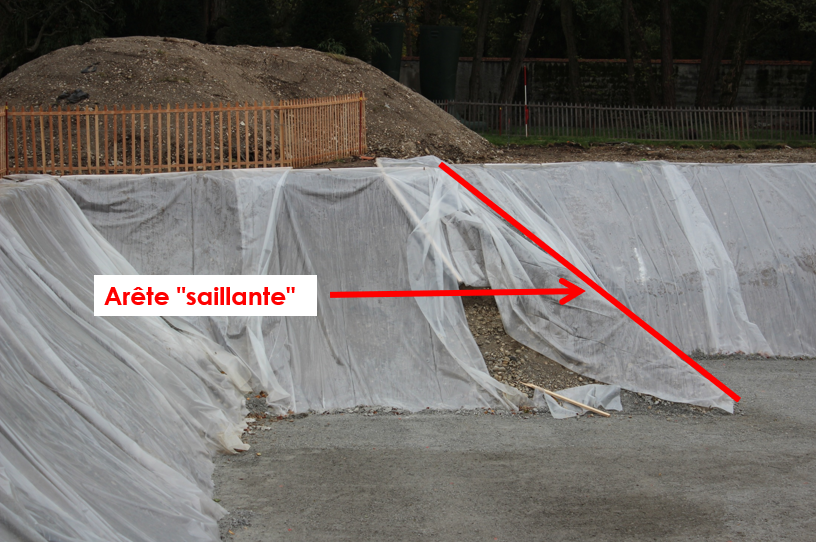

Mise en œuvre :

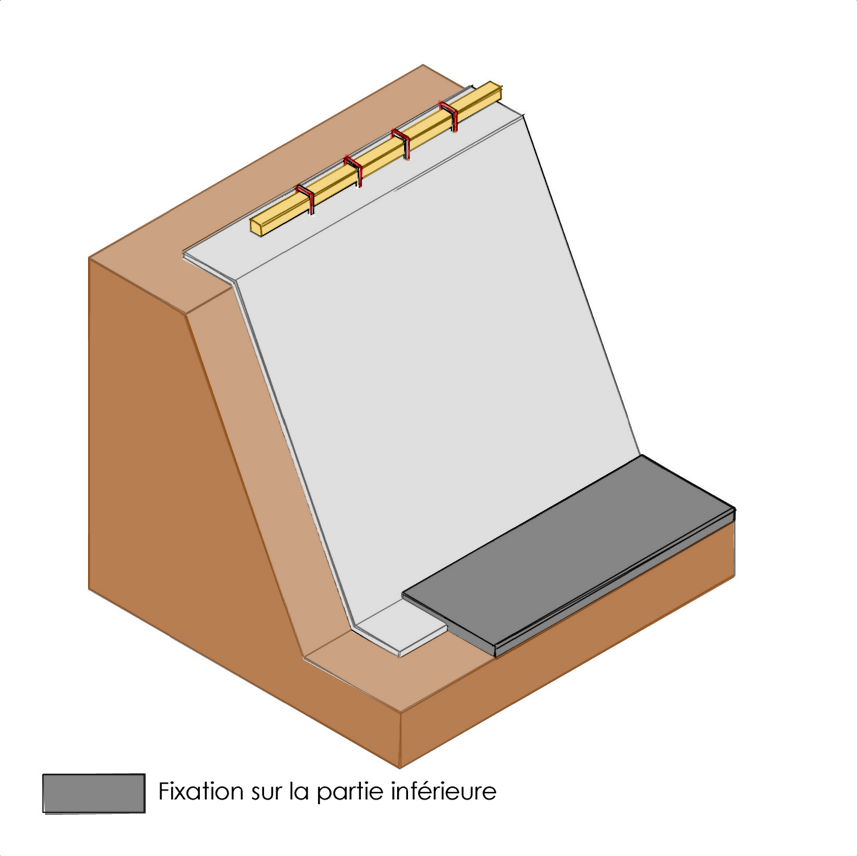

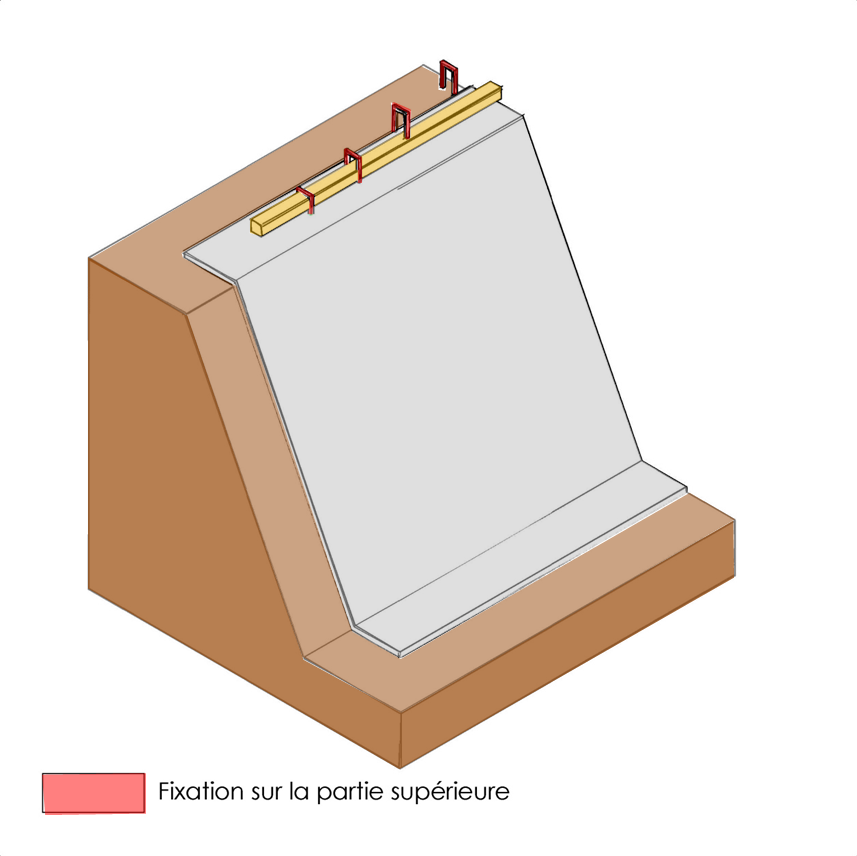

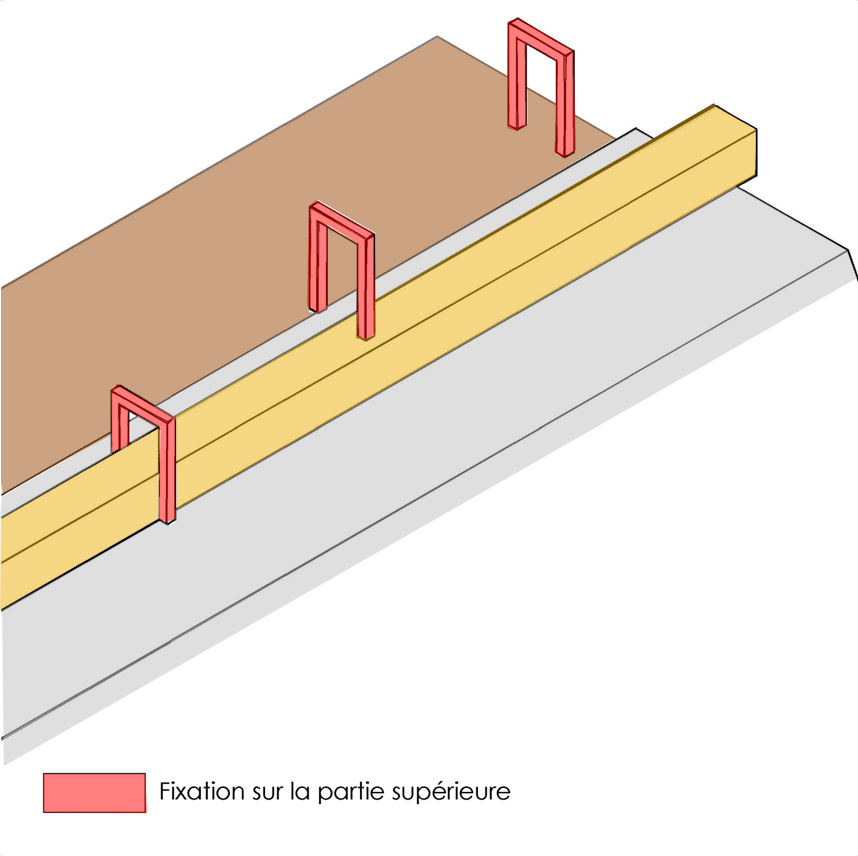

Mise en œuvre :
Mise en œuvre :
Mise en œuvre :
Mise en œuvre :
Mise en œuvre :

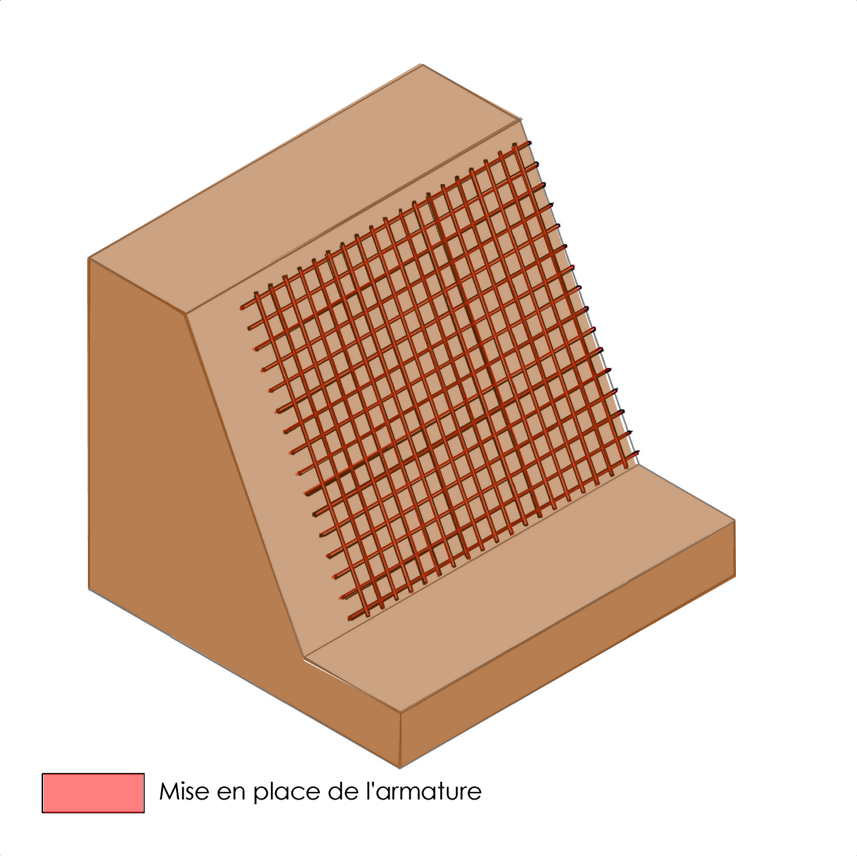

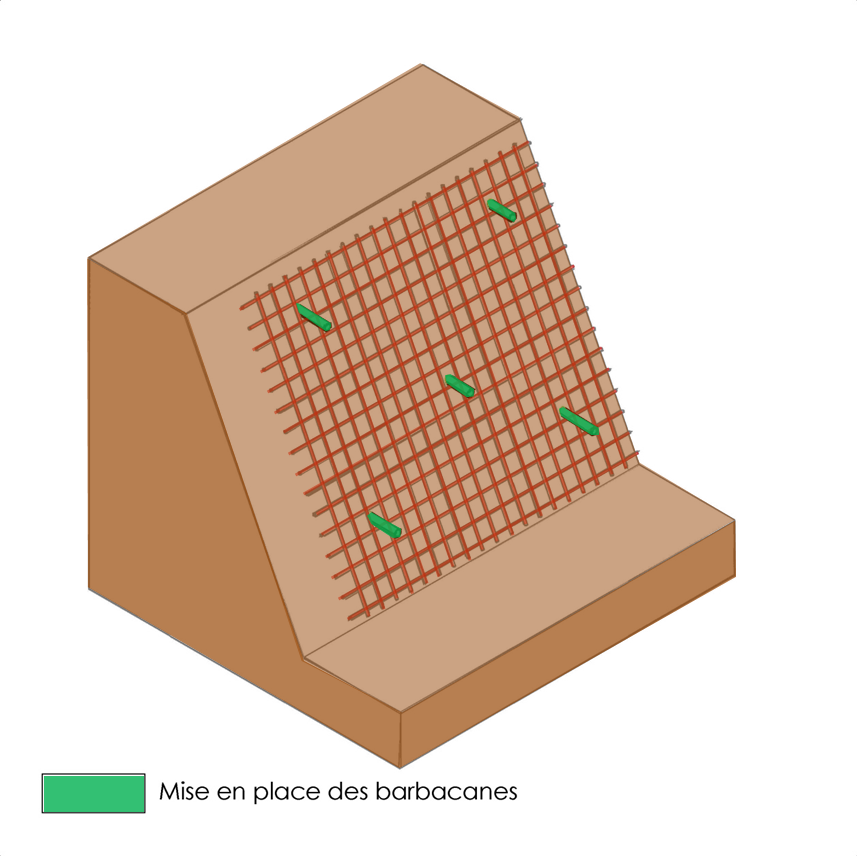

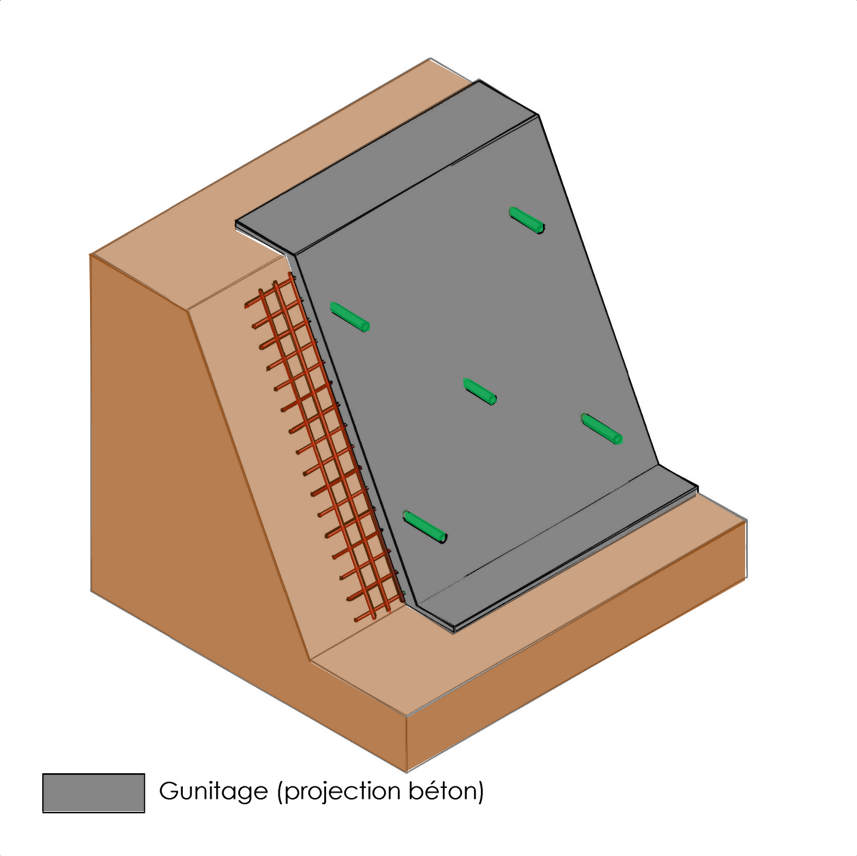

Protection longue durée : Gunitage

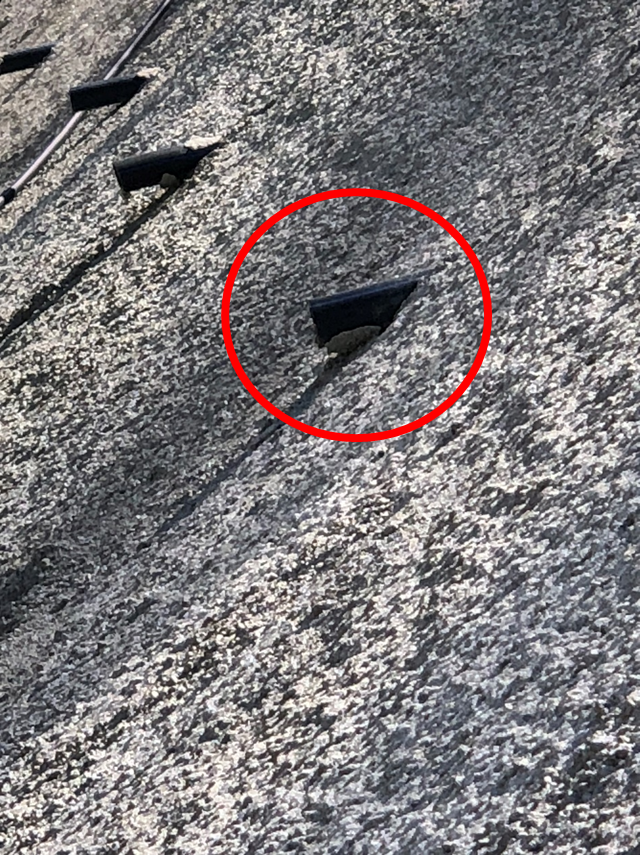

Mise en œuvre :
Mise en œuvre :
Mise en œuvre :
Protection de longue durée : Gunitage
